ALLGEMEINE INFORMATIONEN
Verwendung:
Membranspannfutter werden zum Spannen von Zahnrädern im Teilkreis der Verzahnung verwendet um die Aufnahmebohrung zu bearbeiten. Mit Hilfe des Membranspannfutters wird ein hervorragender Rundlauf sowie eine wiederholgenaue Spannung erreicht.
Funktionsweise:
Die Membran, die als Ringscheibe ausgeführt ist, wird im Allgemeinen mit drei Spannbacken besetzt. Durch axiale Krafteinwirkung auf die Membran in Richtung der Spannbacken biegt sich diese durch. Nach Reduzierung der Kraft kehrt die Membran wieder in Ihre Ursprungslage zurück. Die Durchbiegung bleibt im elastischen Bereich des Werkstoffes der Membran. Somit treten keine Ermüdungserscheinungen auf. Die Kraft kann entweder maschinenseitig oder über einen Pneumatik-/Hydraulikzylinder eingeleitet werden.
Genauigkeit:
Bei der Universalmembran mit Spannstiften können Rundlaufgenauigkeiten von 0,008 mm erreicht werden. Bei der Membran mit Meisterbacken sogar bis zu 0,004 mm.
Öffnungsweg:
Die Toleranzen die überbrückt werden können, sind von der Länge der Spannbacken abhängig. Standardmäßig beträgt diese 0,5mm. Bei langen Spannbacken können die Toleranzen größer werden. Dadurch ist dann aber die Spannkraft niedriger.

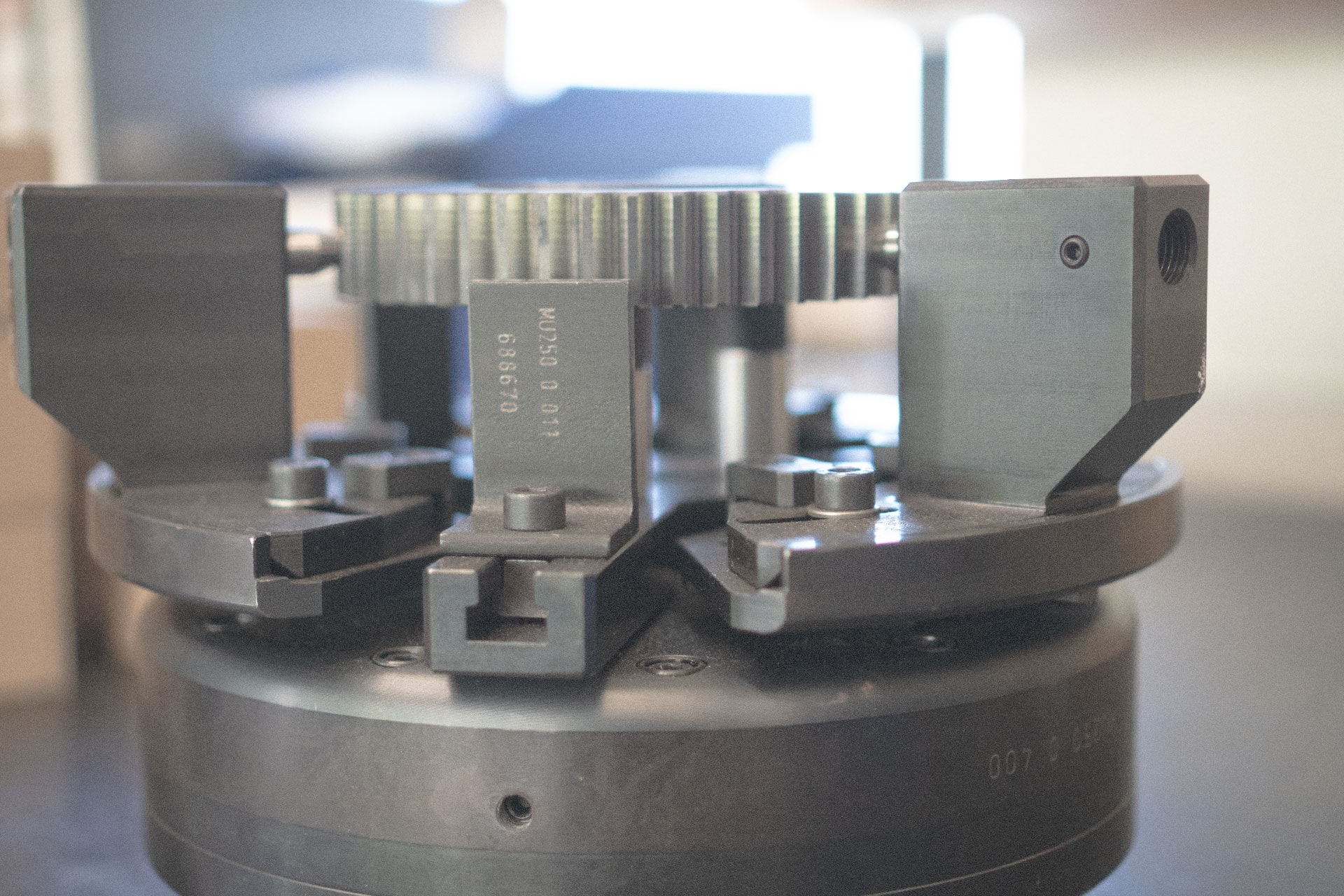

MEMBRANSPANNFUTTER „UNIVERSAL“
Das Membranspannfutter ,,Universal" gibt es in vier verschiedenen Größen (siehe Tabelle). Es können Werkstücke mit einem Durchmesser von 25-350 mm gespannt werden.
Mit Hilfe von diversen Wechselteilen (Spannstifte, Spannbacken, Fixierplatten, Anschläge) können auf einem Futter verschiedene Werkstücke gespannt werden.
Die benötigten Fixierplatten richten sich nach der Zähnezahl. Die benötigten Spannstifte werden anhand der Verzahnungsdaten ermittelt. Die Spannstifte werden so gewählt, daß der Berührungspunkt immer am Teilkreis des Zahnrades liegt. Die benötigten Anschläge richten sich nach der genauen Werkstückbreite, so daß immer mittig gespannt wird.
Gerne übernehmen wir die Auswahl der benötigten Komponenten zu ihren Werkstücken.
MEMBRANSPANNFUTTER „MM“
Das Membranspannfutter „MM" wird nach Kundenwunsch hergestellt. Je nach Bauteildimensionen können wir Ihnen individuelle Lösungen anbieten.
Mit Hilfe von diversen Wechselteilen (Spannstifte, Spannbacken, Fixierplatten, Anschläge) können auf einem Futter verschiedene Werkstücke gespannt werden.
Die benötigten Fixierplatten richten sich nach der Zähnezahl. Die benötigten Spannstifte werden anhand der Verzahnungsdaten ermittelt. Die Spannstifte werden so gewählt, daß der Berührungspunkt immer am Teilkreis des Zahnrades liegt. Die benötigten Anschläge richten sich nach der genauen Werkstückbreite, so daß immer mittig gespannt wird.
Gerne übernehmen wir die Auswahl der benötigten Komponenten zu ihren Werkstücken.
